Descrição

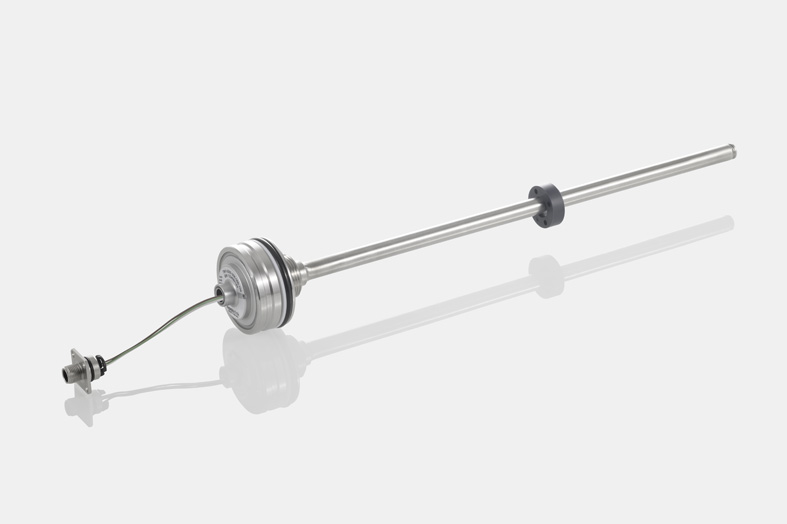

Transdutor Linear Magnetostritivo de Haste Interna Novotechnik Modelo TM1
O Transdutor Linear Magnetostritivo de Haste Interna Novotechnik modelo TM1 é um sensor para detecção de posicionamento linear.
Usado em aplicações industriais e de controle e automação, como por exemplo dentro de cilindros hidráulicos.
Os transdutores possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de haste com eletrônica externa é extremamente robusto.
Seu princípio de medição magnetostritivo permite detecção de posição sem contato, ou seja, permite uma excelente durabilidade.
Dados Técnicos TM1:
Os transdutores lineares magnetostritivos Novotechnik da linha TM1 possui diversas vantagens técnicas, como por exemplo:
- Compatibilidade mecânica com o modelo concorrente permitindo uma troca rápida e facilitada
- Fixação interna ao cilindro
- Zona morta inicial: 27,5mm
- Conectores: M12, 4 pinos, cabo + conector M12, 4 pinos ou apenas cabo
- Diversas opções de sinais de saída, como por exemplo:
- analógicos de tensão (0 a 10Vdc, 0,5 a 4,5Vdc ou 0,25 a 4,75Vdc)
- analógicos de corrente (4 a 20mA ou 0 a 20mA)
- CANopen
- CAN SAE J1939
- Eletrônica extremamente compacta sem programação de curso
- Resolução ≤ 0.1 mm
- Curso útil de até 2.000mm
- Alimentação 24Vdc para aplicações industriais ou 12/24Vdc para aplicações mobile.
- Faixa de temperatura estendida de -40 … +105°C
- Suporte a umidade de até 95%
- Grau de proteção IP67 ou IP69
- Resistência a choques: 100g e resistência a vibrações: 20g
- Pressão de Trabalho de até 350 bar (picos de até 600 bar)
- Pressão de ruptura: 700 bar
- MTTF de até 355 anos (dependente do modelo)
- Redução significativa de custos comparado com concorrência
- Compatibilidade Eletromagnética, conforme normas:
- Electrostatic discharges (ESD) 4 kV, 8 kV – EN 61000-4-2
- Electromagnetic fields 10 V/m – EN 61000-4-3
- Electrical fast transients (burst) 2 kV – EN 61000-4-4
- Conducted disturbances, induced by RF-fields 10 V eff. – EN 61000-4-6
- Radiated disturbances class B – EN 55011
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna Tensão Móvel
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna Tensão Industrial
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna Corrente Móvel
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna Corrente Industrial
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna CANopen Móvel
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna CANopen Industrial
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna CAN SAE J1939 Móvel
Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Interno Novotechnik modelo TM1 para instalação interna CAN SAE J1939 Industrial
Aplicações:
Sensores lineares detectam a posição linear de máquinas, como por exemplo em:
- Cilindros hidráulicos
- Controle da posição de avanço
- Controle em cilindro auxiliar
- Máquinas agrícolas e mobile
- Sistema de direção (GPS)
- Altura de corte de base
- Posição e angulação de plataforma
- Avanço de contêiner
- Pivotamento de comboio
- Nível de calda
- Aciaria
- Coqueria
- Alto forno
- Laminação a quente e a frio (LTQ)
- Madeireira
- Serraria
- Laminação MDF e MDP
- Torno desfolhador
- Geração de Energia
- Anel de distribuição
- Controle de Pitch
- Bico de pelton
- Comportas
- Tracker
- Usina de cana-de-açúcar
- Fundições
- Refinarias
- Plataformas off-shore
- Papel e celulose
- Diversas outras aplicações
Informação adicional
Sensor | |
---|---|
Tecnologia | |
Aplicação | |
Alimentação | |
Interface | |
Curso/Ângulo máx. | 2000mm |
Curso útil (em mm) | Até 2000mm, 25mm, 50mm, 75mm, 100mm, 110mm, 125mm, 130mm, 150mm, 175mm, 200mm, 225mm, 250mm, 275mm, 300mm, 325mm, 350mm, 375mm, 400mm, 425mm, 450mm, 475mm, 500mm, 525mm, 550mm, 575mm, 600mm, 650mm, 700mm, 750mm, 800mm, 850mm, 900mm, 950mm, 1000mm, 1025mm, 1050mm, 1100mm, 1150mm, 1200mm, 1250mm, 1300mm, 1350mm, 1400mm, 1450mm, 1500mm, 1550mm, 1600mm, 1650mm, 1700mm, 1750mm, 1800mm, 1850mm, 1900mm, 1950mm, 2000mm |
Resolução | |
Temperatura de Trabalho | |
Grau de Proteção | |
Detalhes | Tecnologia magnetostritiva, sem contato físico, MTTF até 355 anos (DIN EN ISO 13849-1) |
Compatibilidade (consulte) |
