Transdutor Linear Magnetostritivo de Haste

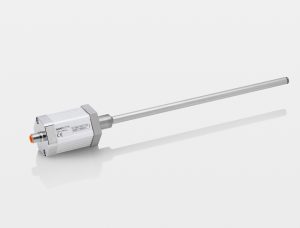

O Transdutor Linear Magnetostritivo de Haste Novotechnik modelo TH1 é um sensor para detecção de posicionamento linear.

Usado em aplicações industriais e de controle e automação, como por exemplo dentro de cilindros hidráulicos.

Os  transdutores possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de haste com eletrônica externa é extremamente robusto.

Seu princípio de medição magnetostritivo permite detecção de posição sem contato, ou seja, permite uma excelente durabilidade.

Dados Técnicos:

Os transdutores lineares magnetostritivos Novotechnik da linha TH1 possui diversas vantagens técnicas, como por exemplo:

  • Compatibilidade mecânica com o modelo concorrente permitindo uma troca rápida e facilitada
    • Rosca de fixação: M18x 1,5 ou 3/4UNF
    • Zona morta inicial: 30mm ou 51mm
    • Cconectores: M12, 8 pinos, 4 pinos ou 5 pinos; M16, 6 pinos ou 8 pinos; cabo
  • Diversas opções de sinais de saída, como por exemplo:
    • analógicos de tensão (0 a 10Vdc, 10 a 0Vdc)
    • analógicos de corrente (4 a 20mA, 20 a 4mA, 0 a 20mA ou 20 a 0mA)
    • serial SSI
    • CanOpen
    • IO-Link
    • start-stop
  • Programação de curso facilitada pelo cabo para sinais analógicos – em outras palavras, não requer kit adicional
  • Resolução de até 1 μm
  • Curso útil de até 4.250mm
  • Alimentação 24Vdc para aplicações industriais
  • Faixa de temperatura extendida de -40 … +85°C
  • Suporte a umidade de até 95%
  • Grau de proteção IP67 ou IP68
  • Resistência a choques: 100g e resistência a vibrações: 20g
  • Pressão de Trabalho de até 350 bar (picos de até 600 bar)
  • Pressão de ruptura: 700 bar
  • MTTF de até 320 anos (dependente do modelo)
  • Redução significativa de custos comparado com concorrência
  • Compatibilidade Eletromagnética, conforme normas:
    • Electrostatic discharges (ESD) 4 kV, 8 kV – EN 61000-4-2
    • Electromagnetic fields 10 V/m – EN 61000-4-3
    • Electrical fast transients (burst) 2 kV – EN 61000-4-4
    • Conducted disturbances, induced by RF-fields 10 V eff. – EN 61000-4-6
    • Radiated disturbances class B – EN 55011

Acesse aqui o datasheet do produto Transdutor Linear Magnetostritivo de Haste Novotechnik modelo TH1
