TM1 com flange e rosca Novotechnik Produto - Controle de posição em cilindros hidráulicos - Cardella Automation
< 0.1mm
IP67
Industrial
/
Mobile
-40 ... +105°C

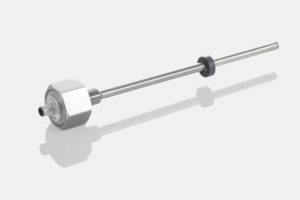

TM1 com flange e rosca Novotechnik - Cardella Automation

O Transdutor Linear Magnetostritivo de Haste Compacto Novotechnik modelo TM1 é um sensor para detecção de posicionamento linear.

Usado em aplicações industriais e de controle e automação, como por exemplo dentro de cilindros hidráulicos.

Os  transdutores possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de haste com eletrônica externa é extremamente robusto.

Seu princípio de medição magnetostritivo permite detecção de posição sem contato, ou seja, permite uma excelente durabilidade.

Dados Técnicos:

Os transdutores lineares magnetostritivos Novotechnik da linha TM1 possui diversas vantagens técnicas, como por exemplo:

Compatibilidade mecânica com o modelo concorrente permitindo uma troca rápida e facilitada

Rosca de fixação: M18x 1,5
Zona morta inicial: 27,5mm
Conectores: M12, 4 pinos ou apenas cabo

Diversas opções de sinais de saída, como por exemplo:

analógicos de tensão (0 a 10Vdc, 0,5 a 4,5Vdc ou 0,25 a 4,75Vdc)
analógicos de corrente (4 a 20mA ou 0 a 20mA)
CANopen
CAN SAE J1939

Eletrônica extremamente compacta sem programação de curso
Resolução ≤ 0.1 mm
Curso útil de até 2.000mm
Alimentação 24Vdc para aplicações industriais ou 12/24Vdc para aplicações mobile.
Faixa de temperatura estendida de -40 … +105°C
Suporte a umidade de até 95%
Grau de proteção IP67 ou IP69
Resistência a choques: 100g e resistência a vibrações: 20g
Pressão de Trabalho de até 350 bar (picos de até 600 bar)
Pressão de ruptura: 700 bar
MTTF de até 355 anos (dependente do modelo)
Redução significativa de custos comparado com concorrência
Compatibilidade Eletromagnética, conforme normas:

Electrostatic discharges (ESD) 4 kV, 8 kV – EN 61000-4-2
Electromagnetic fields 10 V/m – EN 61000-4-3
Electrical fast transients (burst) 2 kV – EN 61000-4-4
Conducted disturbances, induced by RF-fields 10 V eff. – EN 61000-4-6
Radiated disturbances class B – EN 55011

Mobile – Datasheet_TM1-com-flange-e-rosca_en_Voltage

Industrial – Datasheet_TM1-com-flange-e-rosca_en_Voltage

Mobile – Datasheet_TM1-com-flange-e-rosca_en_Current

Industrial – Datasheet_TM1-com-flange-e-rosca_en_Current

Mobile – Datasheet_TM1-com-flange-e-rosca_en_CANopen

Industrial – Datasheet_TM1-com-flange-e-rosca_en_CANopen

Mobile – Datasheet_TM1-com-flange-e-rosca_en_CAN-SAE-J1939

Industrial – Datasheet_TM1-com-flange-e-rosca_en_CAN-SAE-J1939
