Transdutores lineares de posição para controle de posição em cilindros hidráulicos
Os transdutores lineares Novotechnik usam da mais recente tecnologia de detecção magnetostritiva para detecção de posição de avanço de cilindros hidráulicos.
Devido a esta tecnologia, os sensores possuem alta resistência mecânica, elevada durabilidade e excelente imunidade eletromagnética.
Os transdutores lineares de posição para controle de posição em cilindros hidráulicos são sensores extremamente robustos, ou seja, são feitos para uma alta durabilidade. Assim, sua vida útil pode chegar até a 355 anos (MTTF do modelo TM1 com saída analógica).
Características:
- Para integração em cilindros pneumáticos e hidráulicos

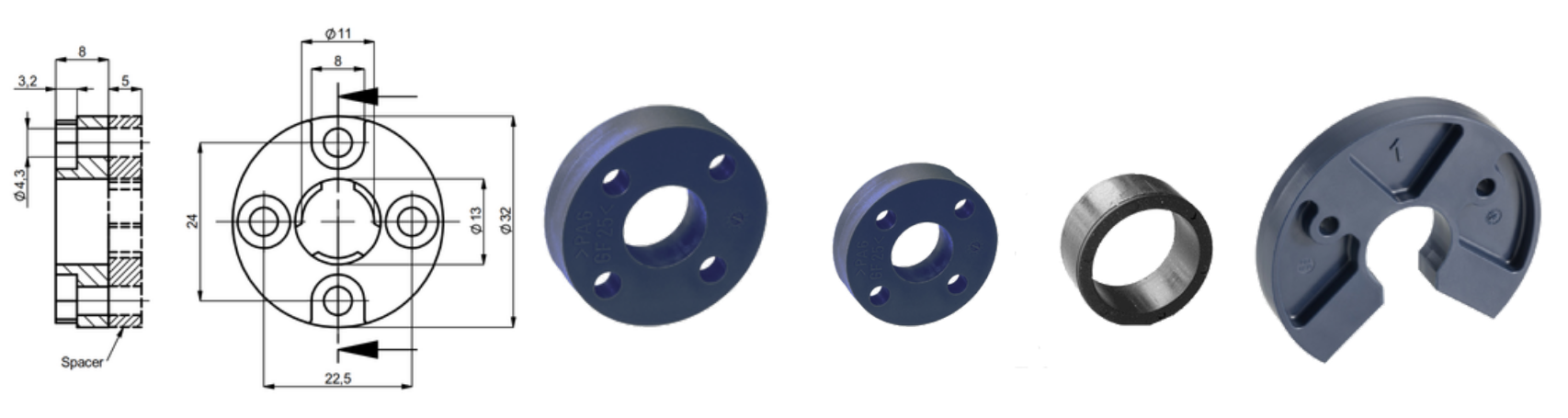

- Tecnologia de medição magnetostritiva sem contato
- Compatibilidade mecânica com o modelo concorrente permitindo uma troca rápida e facilitada
- Rosca de fixação: M18x 1,5 ou 3/4UNF
- Zona morta inicial: 27,5mm, 30mm ou 51mm

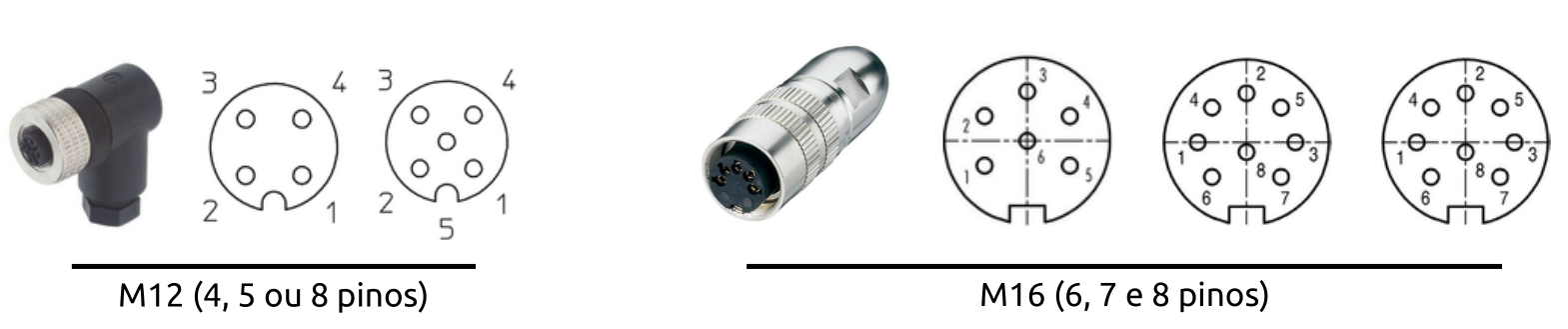

- Conectores: M12, 8 pinos, M12, 4 pinos, M16, 6 pinos ou M16, 8 pinos
- Diversas opções de sinais de saída, como por exemplo:
- analógicos de tensão (0 a 10Vdc, 0,5 a 4,5Vdc ou 0,25 a 4,75Vdc)
- analógicos de corrente (4 a 20mA ou 0 a 20mA)
- serial SSI
- CanOpen
- J1939
- IO-Link
- start-stop
- Programação de curso facilitada pelo cabo para sinais analógicos – em outras palavras, não requer kit adicional
- Resolução de até 1 μm
- Curso útil de até 4.250mm
- Alimentação 24Vdc para aplicações industriais ou 12/24Vdc para aplicações mobile.
- Faixa de temperatura extendida de -40 … +105°C
- Suporte a umidade de até 95%
- Grau de proteção IP67 ou IP68
- Resistência a choques: 100g e resistência a vibrações: 20g
- Pressão de Trabalho de até 350 bar (picos de até 600 bar)
- Pressão de ruptura: 700 bar
- MTTF de até 355 anos (dependente do modelo)
- Vida mecânica ilimitada
- Redução significativa de custos comparado com concorrência
- Compatibilidade Eletromagnética, conforme normas:
- Electrostatic discharges (ESD) 4 kV, 8 kV – EN 61000-4-2
- Electromagnetic fields 10 V/m – EN 61000-4-3
- Electrical fast transients (burst) 2 kV – EN 61000-4-4
- Conducted disturbances, induced by RF-fields 10 V eff. – EN 61000-4-6
- Radiated disturbances class B – EN 55011

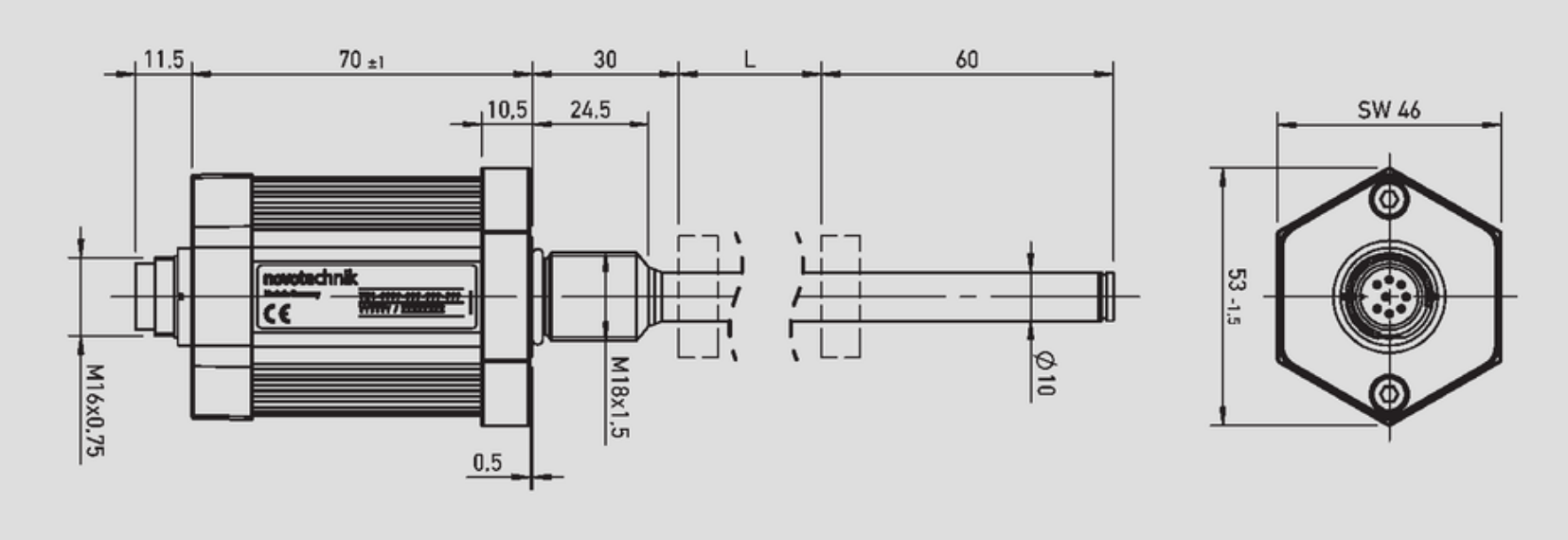

Nossos sensores de haste TH1 permitem a instalação dentro de cilindros hidráulicos para a detecção de sua posição linear de 0 a 100% com resolução de até 0,1 micron.
Seu design único permite que sejam escolhidas opções como zona morta inicial de 30 ou 51mm, conector M12, M16 ou cabo, rosca M18 x 1,5 ou 3/4″ UNF, cursos úteis de diversas dimensões e diversas outras funcionalidades.
Facilidade
Somos a única versão com possibilidade de configuração remota facilitada, via cabo, podendo utilizar botoeira ou até mesmo função via CLP, permitindo um auto-ajuste do sensor mesmo quando não se conhece sua configuração anterior (desde que implementada).
Nossos sensores possuem opções standard para substituição imediata, ou seja, permite uma troca de sensores da concorrência sem dificuldades ou custo adicional.
Nossa linha ainda compreende os modelos compactos para instalação totalmente interna ou ainda com eletrônica externa e rosca, porém com simplificação de funcionalidade e custo competitivo.
Algumas opções:
Modelo | Curso | Alim. | Saída | Zona Morta |
TH1-0050-102-423-102 | 50mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0075-102-423-102 | 75mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0100-102-423-102 | 100mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0125-102-423-102 | 125mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0150-102-423-102 | 150mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0175-102-423-102 | 175mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0200-102-423-102 | 200mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0225-102-423-102 | 225mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0250-102-423-102 | 250mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0275-102-423-102 | 275mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0300-102-423-102 | 300mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0325-102-423-102 | 325mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0350-102-423-102 | 350mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0375-102-423-102 | 375mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0400-102-423-102 | 400mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0425-102-423-102 | 425mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0450-102-423-102 | 450mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0475-102-423-102 | 475mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0500-102-423-102 | 500mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0525-102-423-102 | 525mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0550-102-423-102 | 550mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0575-102-423-102 | 575mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0600-102-423-102 | 600mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0625-102-423-102 | 625mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0650-102-423-102 | 650mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0675-102-423-102 | 675mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0700-102-423-102 | 700mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0725-102-423-102 | 725mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0750-102-423-102 | 750mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0775-102-423-102 | 775mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0800-102-423-102 | 800mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0800-104-423-102 | 800mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0825-102-423-102 | 825mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0850-102-423-102 | 850mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0875-102-423-102 | 875mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0900-102-423-102 | 900mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0925-102-423-102 | 925mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0950-102-423-102 | 950mm | 24Vdc | 4 a 20mA | 30mm |
TH1-0975-102-423-102 | 975mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1000-102-423-102 | 1000mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1025-102-423-102 | 1025mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1050-102-423-102 | 1050mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1075-102-423-102 | 1075mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1100-102-423-102 | 1100mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1125-102-423-102 | 1125mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1150-102-423-102 | 1150mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1175-102-423-102 | 1175mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1200-102-423-102 | 1200mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1225-102-423-102 | 1225mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1250-102-423-102 | 1250mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1275-102-423-102 | 1275mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1300-102-423-102 | 1300mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1325-102-423-102 | 1325mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1350-102-423-102 | 1350mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1375-102-423-102 | 1375mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1400-102-423-102 | 1400mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1400-104-423-102 | 1400mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1425-102-423-102 | 1425mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1450-102-423-102 | 1450mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1475-102-423-102 | 1475mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1500-102-423-102 | 1500mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1525-102-423-102 | 1525mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1550-102-423-102 | 1550mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1575-102-423-102 | 1575mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1600-102-423-102 | 1600mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1625-102-423-102 | 1625mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1650-102-423-102 | 1650mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1675-102-423-102 | 1675mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1700-102-423-102 | 1700mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1725-102-423-102 | 1725mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1750-102-423-102 | 1750mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1775-102-423-102 | 1775mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1800-102-423-102 | 1800mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1825-102-423-102 | 1825mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1850-102-423-102 | 1850mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1875-102-423-102 | 1875mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1900-102-423-102 | 1900mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1925-102-423-102 | 1925mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1950-102-423-102 | 1950mm | 24Vdc | 4 a 20mA | 30mm |
TH1-1975-102-423-102 | 1975mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2000-102-423-102 | 2000mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2025-102-423-102 | 2025mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2050-102-423-102 | 2050mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2075-102-423-102 | 2075mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2100-102-423-102 | 2100mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2125-102-423-102 | 2125mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2150-102-423-102 | 2150mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2175-102-423-102 | 2175mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2200-102-423-102 | 2200mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2225-102-423-102 | 2225mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2250-102-423-102 | 2250mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2275-102-423-102 | 2275mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2300-102-423-102 | 2300mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2325-102-423-102 | 2325mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2350-102-423-102 | 2350mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2375-102-423-102 | 2375mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2400-102-423-102 | 2400mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2425-102-423-102 | 2425mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2450-102-423-102 | 2450mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2475-102-423-102 | 2475mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2500-102-423-102 | 2500mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2500-104-423-102 | 2500mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2525-102-423-102 | 2525mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2550-102-423-102 | 2550mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2575-102-423-102 | 2575mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2600-102-423-102 | 2600mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2625-102-423-102 | 2625mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2650-102-423-102 | 2650mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2675-102-423-102 | 2675mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2700-102-423-102 | 2700mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2725-102-423-102 | 2725mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2750-102-423-102 | 2750mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2775-102-423-102 | 2775mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2800-102-423-102 | 2800mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2825-102-423-102 | 2825mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2850-102-423-102 | 2850mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2875-102-423-102 | 2875mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2900-102-423-102 | 2900mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2925-102-423-102 | 2925mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2950-102-423-102 | 2950mm | 24Vdc | 4 a 20mA | 30mm |
TH1-2975-102-423-102 | 2975mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3000-102-423-102 | 3000mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3025-102-423-102 | 3025mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3050-102-423-102 | 3050mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3075-102-423-102 | 3075mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3100-102-423-102 | 3100mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3125-102-423-102 | 3125mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3150-102-423-102 | 3150mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3175-102-423-102 | 3175mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3200-102-423-102 | 3200mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3225-102-423-102 | 3225mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3250-102-423-102 | 3250mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3275-102-423-102 | 3275mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3300-102-423-102 | 3300mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3325-102-423-102 | 3325mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3350-102-423-102 | 3350mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3375-102-423-102 | 3375mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3400-102-423-102 | 3400mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3425-102-423-102 | 3425mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3450-102-423-102 | 3450mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3475-102-423-102 | 3475mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3500-102-423-102 | 3500mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3525-102-423-102 | 3525mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3550-102-423-102 | 3550mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3575-102-423-102 | 3575mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3600-102-423-102 | 3600mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3625-102-423-102 | 3625mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3650-102-423-102 | 3650mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3675-102-423-102 | 3675mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3700-102-423-102 | 3700mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3725-102-423-102 | 3725mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3750-102-423-102 | 3750mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3775-102-423-102 | 3775mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3800-102-423-102 | 3800mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3825-102-423-102 | 3825mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3850-102-423-102 | 3850mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3875-102-423-102 | 3875mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3900-102-423-102 | 3900mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3925-102-423-102 | 3925mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3950-102-423-102 | 3950mm | 24Vdc | 4 a 20mA | 30mm |
TH1-3975-102-423-102 | 3975mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4000-102-423-102 | 4000mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4025-102-423-102 | 4025mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4050-102-423-102 | 4050mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4075-102-423-102 | 4075mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4100-102-423-102 | 4100mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4125-102-423-102 | 4125mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4150-102-423-102 | 4150mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4175-102-423-102 | 4175mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4200-102-423-102 | 4200mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4225-102-423-102 | 4225mm | 24Vdc | 4 a 20mA | 30mm |
TH1-4250-102-423-102 | 4250mm | 24Vdc | 4 a 20mA | 30mm |
Consulte outros modelos em: www.cardella.com.br
Ou ligue +55 19 3299-1900 ou +55 19 9-9626-0260
#sensores #cardella #novotechnik #automação #distribuidoroficial
