Régua Potenciométrica LWH-0650

Descrição

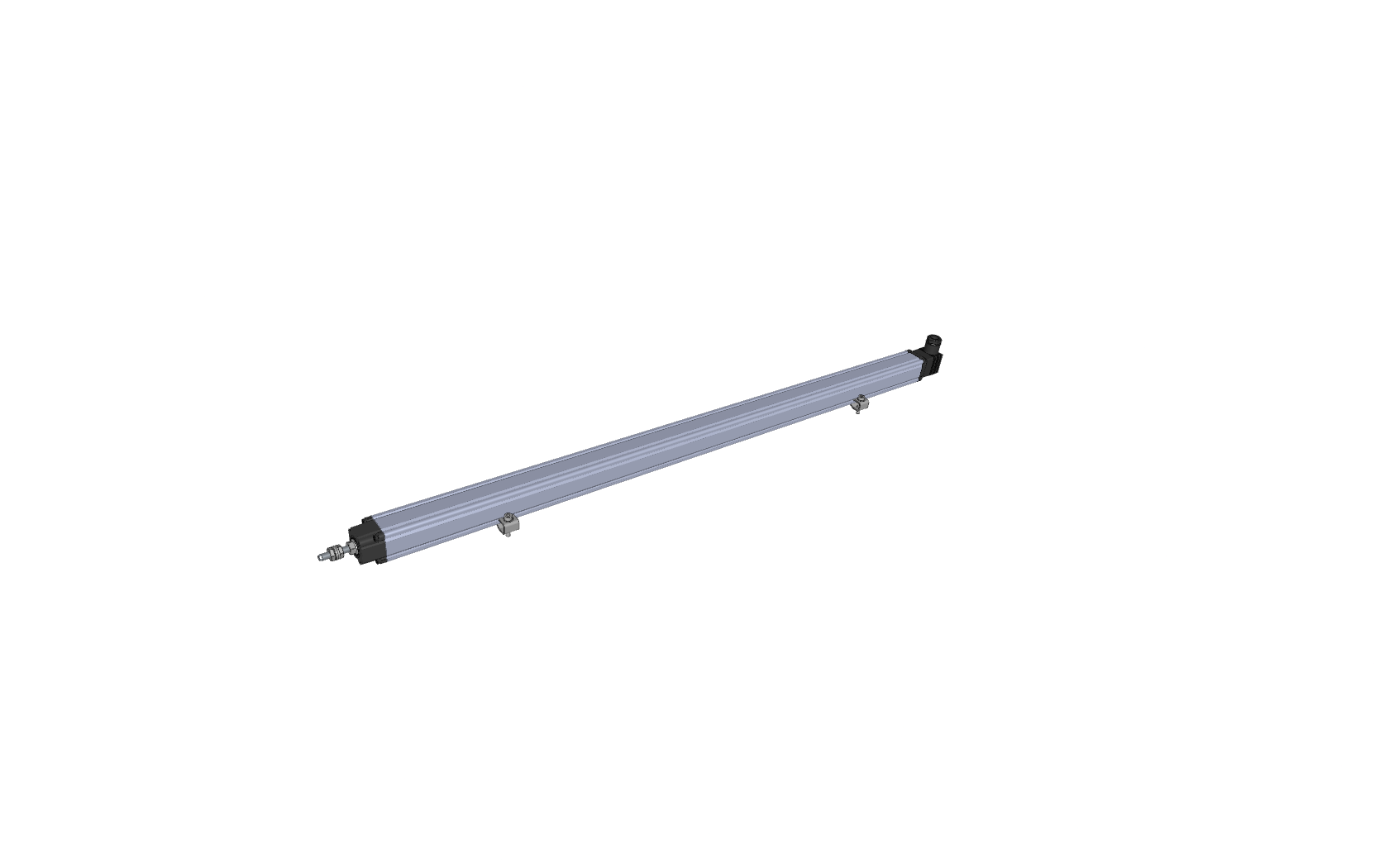

Régua Potenciométrica com Haste Interna Novotechnik modelo LWH-0650

A Régua Potenciométrica com Haste Interna Novotechnik modelo LWH-0650 é um sensor para detecção de posicionamento linear.

Usada em aplicações industriais e de controle e automação, como por exemplo em injetoras de plástico.

As réguas potenciométricas possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de haste da Novotechnik permite pequenos desalinhamentos sem danos ao sensor.

Desenvolvida pela Novotechnik em 1947, a régua potenciométrica LWH possui durabilidade extremamente elevada, com vida útil de até 100 milhões de movimentos.

Dados Técnicos LWH-0650:

As réguas potenciométricas Novotechnik da linha LWH possui diversas vantagens técnicas, como por exemplo:

  • Modelo original Novotechnik, criador da tecnologia
    • Maior durabilidade do mercado
    • Vida útil de 100 milhões de movimentos
    • Elemento resistivo em plástico condutivo
    • Permite desalinhamento leve no movimento da haste
    • Alta resistência mecânica graças a tecnologia proprietária
  • Características elétricas
    • Curso útil 650mm
    • Saída ratiométrica (0 a tensão de alimentação, até 42Vdc)
    • Resistência elétrica compatível com o curso (de 3 a 10kΩ)
    • Linearidade de até 0,04 ±% do fundo de escala
    • Resolução elevada de 0,01mm
    • Curso elétrico maior que o definido, evitando falhas
  • Características mecânicas
    • Velocidade máxima de operação: 10 m/s
    • Aceleração máxima operacional: 200m/s² (20g)
    • Resistência a choques de até 50g (11ms)
    • Resistência a vibração de até 20g (5 a 2000Hz, 0,75mm)
    • Atuador em aço inox 1.4305, rotativo
    • Raspador com metal precioso, amortecido com elastômero
    • Grau de proteção IP55

Acesse aqui o datasheet do produto Régua Potenciométrica Novotechnik modelo LWH

Aplicações:

Sensores lineares detectam a posição linear de máquinas, como por exemplo em:

  • Injetoras de plástico
    • Controle da posição de injeção
    • Controle da posição de avanço
    • Controle do fechamento do molde
    • Controle do extrator
  • Máquinas Agrícolas ou Mobile
    • Controle da direção em sistemas GPS
    • Posição de braços de distribuidores
    • Nivelamento do solo
    • Posição de implementos
    • Profundidade de trabalho
  • Madeireira
    • Serraria
    • Laminação MDF e MDP
  • Geração de Energia
    • Anel de distribuição
    • Controle de Pitch
    • Tracker
  • Usina de cana-de-açúcar
  • Fundições
  • Papel e celulose
  • Diversas outras aplicações

Informação adicional

Sensor

Tecnologia

Aplicação

Alimentação

Interface

Curso/Ângulo máx.

650mm

Curso útil (em mm)

Resolução

Temperatura de Trabalho

Grau de Proteção

Detalhes

,

Compatibilidade (consulte)

, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
