Control de Posición en Cilindros Hidráulicos

Transductores de Posición Lineal para Control de Posición en Cilindros Hidráulicos

Los transductores lineales Novotechnik utilizan la última tecnología de detección magnetoestrictiva para detectar la posición de avance de los cilindros hidráulicos.

Gracias a esta tecnología, los sensores tienen una alta resistencia mecánica, alta durabilidad y una excelente inmunidad electromagnética.

Los transductores de posición lineal para el control de posición en cilindros hidráulicos son sensores extremadamente robustos, es decir, están fabricados para una alta durabilidad. De esta forma su vida útil puede alcanzar hasta 355 años (MTTF del modelo TM1 con salida analógica).

Características:

• Para integración en cilindros neumáticos e hidráulicos
• Tecnología de medición magnetoestrictiva sin contacto
• Compatibilidad mecánica con el modelo de la competencia que permite un reemplazo rápido y fácil
  • Rosca de fijación: M18x 1,5 o 3/4UNF
  • Zona muerta inicial: 27,5 mm, 30 mm o 51 mm
  • Conectores: M12, 8 pines, M12, 4 pines, M16, 6 pines o M16, 8 pines
• Varias opciones de señal de salida, como:
  • voltaje analógico (0 a 10 VCC, 0,5 a 4,5 VCC o 0,25 a 4,75 VCC)
  • análogos de corriente (4 a 20 mA o 0 a 20 mA)
  • Serie SSI
  • CanOpen
  • J1939
  • IO-Link
  • start-stop
• Fácil programación del curso a través de cable para señales analógicas, es decir, no se requiere ningún kit adicional
• Resolución de hasta 1 μm
• Carrera útil de hasta 4.250 mm
• Fuente de alimentación de 24 Vcc para aplicaciones industriales o 12/24 Vcc para aplicaciones móviles.
• Rango de temperatura ampliado de -40 a +105 °C
• Soporta humedad hasta el 95%
• Grado de protección IP67 o IP68
• Resistencia a golpes: 100g y resistencia a vibraciones: 20g
• Presión de trabajo hasta 350 bar (picos hasta 600 bar)
• Presión de rotura: 700 bar
• MTTF hasta 355 años (depende del modelo)
• Vida mecánica ilimitada
• Reducción significativa de costes en comparación con la competencia
• Compatibilidad electromagnética, según normas:
  • Electrostatic discharges (ESD) 4 kV, 8 kV – EN 61000-4-2
  • Electromagnetic fields 10 V/m – EN 61000-4-3
  • Electrical fast transients (burst) 2 kV – EN 61000-4-4
  • Conducted disturbances, induced by RF-fields 10 V eff. – EN 61000-4-6
  • Radiated disturbances class B – EN 55011

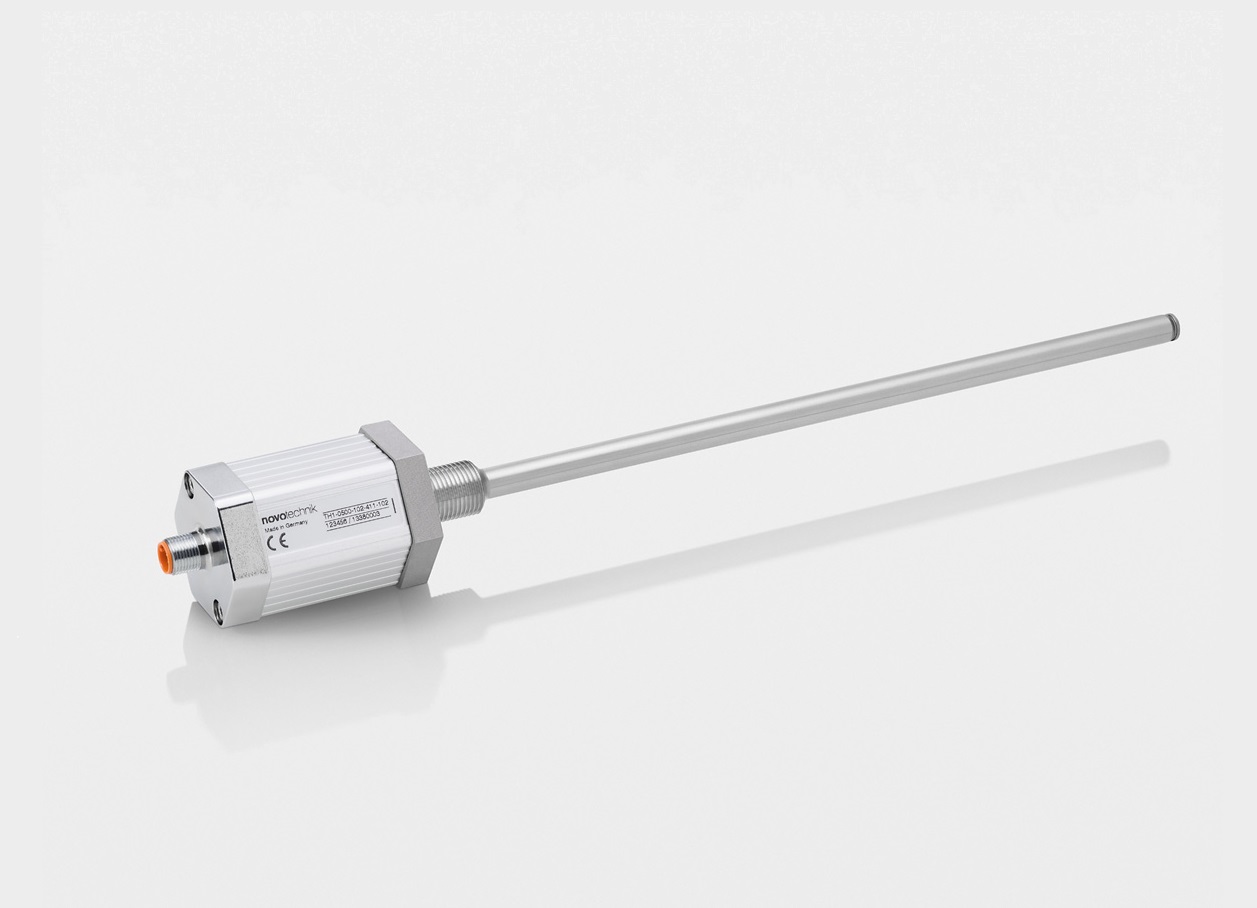

Nuestros sensores de varilla TH1 permiten su instalación en el interior de cilindros hidráulicos para detectar su posición lineal de 0 a 100% con una resolución de hasta 0,1 micras.

Su diseño único le permite elegir opciones como una zona muerta inicial de 30 o 51 mm, conector M12, M16 o de cable, rosca M18 x 1,5 o 3/4″ UNF, carreras útiles de varias dimensiones y varias otras características.

Facilidad

Somos la única versión con posibilidad de fácil configuración remota, vía cable, pudiendo utilizar una botonera o incluso una función vía PLC, permitiendo el autoajuste del sensor incluso cuando se desconoce su configuración previa (siempre que esté implementada).

Nuestros sensores tienen opciones estándar para reemplazo inmediato, lo que significa que le permiten cambiar sensores de la competencia sin dificultades ni costos adicionales.

Nuestra línea también incluye modelos compactos para instalación totalmente interna o con electrónica externa y roscas, pero con funcionalidad simplificada y costo competitivo.

Algunas opciones:
